Erstellung eines Diagramms mit dem Diagramm-Assistenten
Rufen Sie den Befehl Einfügen – Diagramm… auf! Sie starten damit den sog. Diagramm-Assistenten, der Sie in vier Schritten bei der Diagrammerstellung unterstützt.
Abbildung 66, Diagramm-Assistent, Schritt 1, Diagrammtyp wählen
Im ersten Schritt wählen Sie den Diagrammtyp und einen geeigneten Untertyp aus. Die große Auswahl der angebotenen Typen macht einem die Sache nicht eben leicht.
Oft ist jedoch die Wahl des richtigen Typs von
essentieller Bedeutung. Zum Glück ist er meistens unter den fünf ersten
angebotenen Typen zu finden, im Zweifel müssen Sie ein wenig rumprobieren.
Beziehen Sie bei der Suche auch unbedingt die jeweiligen Untertypen mit ein
(rechts im Dialogfeld Schritt 1). Es ist erstaunlich, wie groß der Unterschied
sein kann!
Mit Weiter rufen Sie das Dialogfeld Schritt 2 auf.

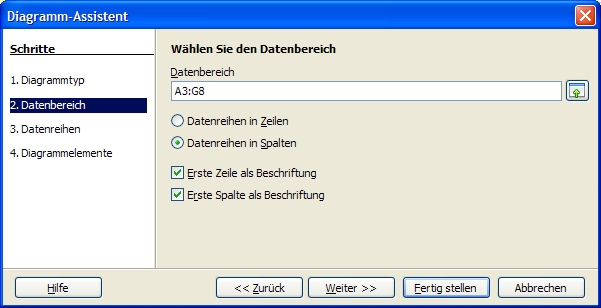

Abbildung 67, Diagramm Assistent, Schritt 2, Datenquelle festlegen
Wenn Sie vor dem Start des Assistenten bereits Ihre Daten
markiert hatten (bitte immer mit den Zeilen- und Spaltenüberschriften!), so sind
die Bezüge im Feld Datenbereich bereits
eingetragen.
Geben Sie anderenfalls in das Feld die Bezüge Ihrer Daten
ein!
Überprüfen Sie, ob Sie Ihre Datenreihen aus den Zeilen Ihrer Tabelle oder aus den Spalten darstellen wollen (Optionsfelder DatenReihen in Zeilen, Datenreihen in Spalten)!
Die Kontrollfelder Erste Zeile/Spalte als Beschriftung vereinfachen die Angaben zum Aussehen des Diagramms.
Mit Weiter starten Sie Schritt 3.

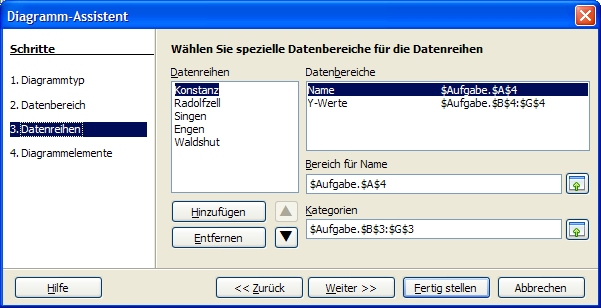

Abbildung 68, Diagramm Assistent, Schritt 3
Wenn Sie gut strukturierte Daten mit Zeilen- und Spaltenüberschriften als Diagramm darstellen, so müssen Sie üblicherweise in diesem Dialog nichts verändern.
Falls jedoch Ihe Diagramm nicht das gewünschte Aussehen hat, so können Sie hier Ihre Datenreihen definieren.
Im Schritt 4 des Assistenten legen Sie weitere Diagrammelemente fest.

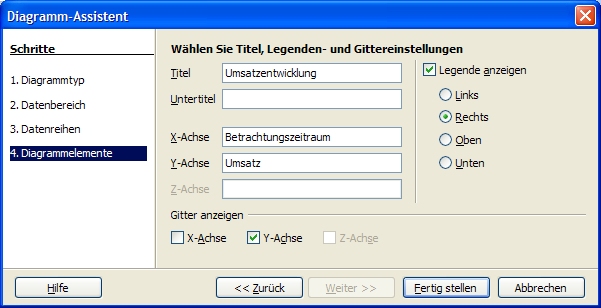

Abbildung 69, Diagramm Assistent, Schritt 4
Einen sehr guten ersten Einblick in die Diagrammtechnik bietet Ihnen das Praxisbeispiel Diagramm.ods.
In dieser Übung lernen Sie:
· Ein Diagramm mit dem Assistenten zu erstellen
· Formatieren von Zeichnungsfläche, Diagrammfläche und Legende
· Beschriften der Datenreihen und Formatieren der Beschriftung
· Reihenfolge der Datenreihen zu verändern
· Erzeugen eines 3D-Diagramms und was Sie im Umgang mit 3D-Diagrammen beachten müssen
· Erzeugen eines „Torten“-Diagramms und was Sie im Umgang mit Torten-Diagrammen beachten müssen
Die Übung hat den Schwierigkeitsgrad 3.
